主要特點：

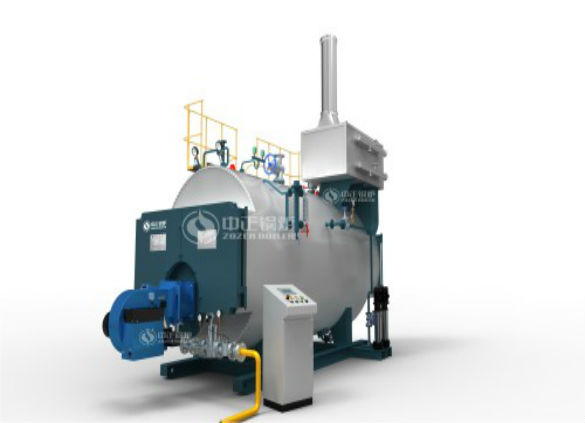

WSN系列臥室內燃鍋爐是鍋殼式三回程濕背燃油（氣）鍋爐。燃料經燃燒器霧化后，形成的火炬充滿在全波形爐膽內，并通過爐膽壁傳遞輻射熱，此為第一回程。燃燒產生的高溫煙氣在回燃室內匯聚，轉向進入第二回程，即螺紋煙管管束區，經對流換熱后，煙氣溫度逐漸降低后至前煙箱，并在此轉向進入第三回程，即光管管束區，隨后經后煙箱流入煙囪，最后排入大氣。
適用燃料
天然氣、焦爐煤氣、沼氣、甲醇
產品優勢
數字化制造
·鋼板下料、圈圓、管板鉆孔等關鍵加工工藝全采用先進的數控加工工藝，減少組裝應力，延長鍋爐使用壽命。
·前后煙箱面板采用數控等離子切割機切割，整齊美觀。
操作維護簡便
全自動運行，燃燒，水位，溫度及蒸汽壓力均自動調節、自動保護。
煙箱門采用鉸鏈結構，窗戶式開啟，便于檢修、清查、清理。
更長的壽命
煙管與管板的焊接采用先預脹，消除管與管板的間隙，再采用氬弧自動焊的焊接工藝。有效的消除應力，延長鍋爐使用壽命。
鍋爐縱、環縫焊接均采用先進的埋弧自動焊工藝，保證焊接質量。所有縱、環縫焊均進行100%的射線探傷。
翅片管采用ND鋼或不銹鋼材質，有效地解決了鋼材的低溫腐蝕
設立工序檢查停止點，嚴格保證先脹后焊工序的執行，避免管孔開裂。
燃料更節省
·采用優質的硅酸鋁纖維，再用耐火泥保溫，爐體溫度控制在45℃以下，有效的控制熱損失。
充足的蒸汽儲藏空間和受熱面，令鍋爐能高效率地產生較高的熱功率和高品質的蒸汽。
加設冷凝器，利用鍋爐尾部排除煙氣中的余熱，提高鍋爐進水溫度，降低排煙溫度，使鍋爐熱效率提高到98%以上，從而節省運行成本。
技術參數
| 鍋爐型號 Model |
WNS1-0.7-Y(Q) WNS1-1.0-Y(Q) |
WNS1.5-1.0-Y(Q) WNS1.5-1.25-Y(Q) | WNS2-1.0-Y(Q) WNS2-1.25-Y(Q) | WNS3-1.0-Y(Q) WNS3-1.25-Y(Q) |
WNS4-1.25-Y(Q) WNS4-1.6-Y(Q) |
WNS5-1.25-Y(Q) WNS5-1.6-Y(Q) |
|
| 額定蒸發量（t/h） | 1 | 1.5 | 2 | 3 | 4 | 5 | |
| 額定工作壓力（Mpa） | 0.7/1.0 | 1.0/1.25 | 1.0/1.25 | 1.0/1.25 | 1.25/1.6 | 1.25/1.6 | |
| 額定蒸汽溫度（℃） | 170/184 | 184/194 | 184/194 | 184/194 | 194/204 | 194/204 | |
| 給水溫度（℃） | 20 | 20 | 20 | 20 | 20 | 20 | |
| 受熱面積（㎡） | 本體 | 24.06 | 27.33 | 58.15 | 89.99 | 112.59 | 163.1 |
| 冷凝器 | 15.4 | 20.5 | 29.64 | 45.6 | 53.54 | 65.89 | |
| 熱效率（%） | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | |
| 使用燃料 | 天然氣，沼氣，焦爐煤氣，甲醇，輕油等. | ||||||
| 燃燒設備 | 燃燒器 | ||||||
| 馬達總功率（KW） | 3.6 | 4 .8 | 7.0 | 10.5 | 13 | 16.5 | |
| 給水泵型號 | JGGC2-8×16 | JGGC2-8×16 | JGGC2.4-8×18 | JGGC4-8×18 | JGGC4.8-8×22 | JGGC6-8×18 | |
| 燃料消耗量 | 輕油 | 66 | 99 | 113 | 196 | 266 | 332 |
| 天然氣 | 72 | 108 | 144 | 216 | 288 | 360 | |
| 最大運輸重量 | 4 | 4.5 | 8.5 | 8.9 | 13.3 | 14.3 | |
| 最大運輸尺寸(L×W×H) | 3.25×1.8×2.1 | 3.0×1.8×2.01 | 4.4×2.1×2.46 | 4.6×2.31×2.62 | 4.7×2.48×2.85 | 5.33×2.65×3.3 | |
